USB FNIRSI FNB-C2-tester

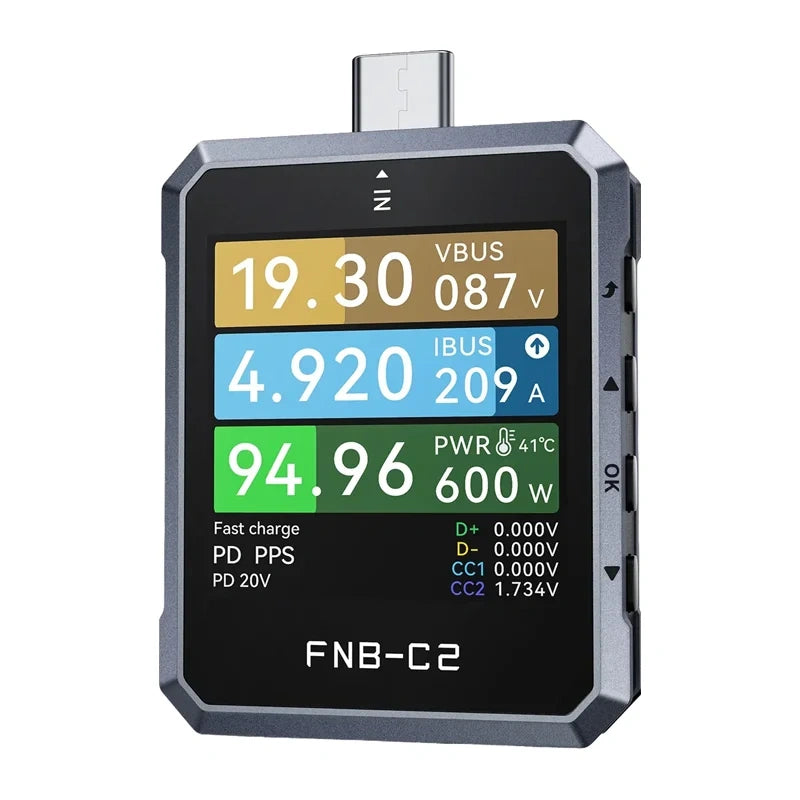

FNIRSI FNB-C2 USB-tester

Præcis analyse af strømforsyningsparametre, understøttelse af de nyeste hurtigopladningsstandarder og omfattende diagnostiske funktioner gør FNIRSI FNB-C2 til et værdifuldt værktøj for både elektronikingeniører, serviceteknikere og gør-det-selv-entusiaster. Enheden giver dig mulighed for at analysere strømparametre, USB-C-kabler og opladningsprocessen. Den tilbyder et bredt måleområde på op til 240 W, en dataloggingsfunktion, strømkvalitetsanalyse og muligheden for at læse information gemt i USB-C-kabler. Pakken afrundes af en klar HD-skærm med automatisk skærmrotation og problemfri integration med computere uden behov for at installere yderligere drivere.

Nøjagtighed i laboratoriekvalitet for hver måling

FNIRSI FNB-C2 bruger en ekstern 20-bit analog-til-digital-konverter (ADC), som sikrer målenøjagtighed i laboratoriekvalitet og giver mulighed for at vise resultater med op til syv betydende cifre. Testeren måler spænding, strøm og effekt med en nøjagtighed på 0,000001 V, A og W, hvilket giver dig mulighed for at analysere selv meget små ændringer i strømforsyningsparametrene. Den understøtter spændinger fra 4 til 50 V, strømme op til 6,5 A og en effekt på op til 240 W, så den fungerer problemfrit med både traditionelle opladere og moderne strømforsyninger på 100 W, 140 W eller 240 W. Driftssikkerheden forbedres af en indbygget temperatursensor, der overvåger enhedens temperatur i realtid med en nøjagtighed på 1 °C.

Fuld kontrol over opladning

Testeren understøtter Power Delivery 3.1 EPR-standarden ved hjælp af en dedikeret chip, der er ansvarlig for protokolkommunikation, hvilket sikrer stabil kompatibilitet med moderne opladere. Den genkender og aktiverer automatisk de mest populære hurtigopladningsteknologier, herunder UFCS, Quick Charge 2.0, 3.0, 4 og 5, Huawei FCP og SCP, OPPO VOOC og SVOOC, samt VIVO VFCP. Enheden kan også indsamle Power Delivery-protokolforhandlingsdata mellem opladeren og den strømforsynede enhed, hvilket letter detekteringen af ​​kompatibilitetsproblemer. En yderligere funktion er konverteringen af ​​QC-kommunikation til PD, hvilket hjælper med at forbedre kompatibiliteten mellem enheder, der bruger forskellige hurtigopladningsstandarder.

Detaljeret analyse af USB-C-kabler

FNIRSI FNB-C2 giver dig mulighed for at læse oplysninger, der er gemt i E-Marker-chipsene i USB-C-kabler. Dette giver dig mulighed for at kontrollere parametrene for 3 A, 5 A, 50 V, EPR, Thunderbolt 3 og Thunderbolt 4 kabler, herunder deres type, længde, maksimale effekt, dataoverførselshastighed og standardversion. Testeren tilbyder også en simuleringsfunktion til forskellige kabelkonfigurationer - fra modeller uden en E-Marker-chip, der understøtter op til 60 W strøm, til kabler, der er kompatible med 100 W og 240 W EPR-profilerne. Standard 24-bens USB-C han- og hun-stik, der er kompatible med USB 4 Gen3, understøtter tovejs strømmåling og tillader, at kabler tilsluttes i begge retninger.

Professionel strømkvalitetsanalyse

Enheden tilbyder to tilstande til analyse af strømparametre. Den første tilstand giver dig mulighed for at plotte spændings-, strøm- og D+ og D−-bølgeformer med en samplingshastighed på mellem 2 og 1.000 samples pr. sekund, mens den anden bruges til hurtig analyse af spændingsripple med en samplingshastighed på mellem 20.000 og 2 millioner samples pr. sekund. Testeren viser også USB-busspændingens (VBUS) bølgeform i realtid, hvilket giver mulighed for en vurdering af strømforsyningens stabilitet i frekvensområdet fra 20 kHz til 2 MHz. Optagefunktionen giver dig mulighed for kontinuerligt at optage spændings- og strømbølgeformer i op til 9 timer med mulighed for at indstille et optageinterval fra 1 til 120 sekunder og angive start- og slutbetingelserne for målingerne.

Data til evaluering af ydeevne

FNIRSI FNB-C2 registrerer måleresultater i ti uafhængige sæt statistikker, der dækker kapacitet, energi og driftstid. Baseret på de indsamlede data beregner den automatisk batterikapacitet og opladningseffektivitet, hvilket letter evalueringen af ​​ydeevnen af ​​strømforsyninger, powerbanks eller celler. Denne løsning giver dig mulighed for nemt at sammenligne successive målinger og overvåge ændringer i parametre over en længere brugsperiode.

Letlæselig skærm og brugervenlig betjening

Det 1,54-tommer store TFT-LCD-farvedisplay med en opløsning på 240 × 240 pixels giver et klart overblik over alle parametre. Den indbyggede tyngdekraftssensor roterer automatisk billedet i fire retninger, hvilket sikrer, at displayet forbliver let at læse, uanset hvordan enheden er orienteret. Testeren fungerer med Windows- og macOS-computere uden behov for at installere yderligere drivere, så du nemt kan udvide dens funktionalitet og opdatere softwaren ved at få enheden genkendt som et USB-flashdrev. Du kan også justere skærmens lysstyrke, automatisk dæmpningstid, farvetema og grænsefladesprog og hurtigt gendanne fabriksindstillingerne, hvis det er nødvendigt.

Inkluderet

• USB-tester


• brugermanual
