LCR-tester FNIRSI LCR-ST2Plus

FNIRSI LCR-ST2Plus LCR-tester

FNIRSI LCR-ST2Plus muliggør måling af elektriske parametre for komponenter og tilbyder en bred vifte af anvendelser til både vedligeholdelse af udstyr og design af nye kredsløb. Den tilbyder målinger ved flere frekvenser og testspændingsniveauer, intelligent komponentgenkendelse og funktioner, der strømliner testningen af ​​individuelle komponenter og hele produktionsbatcher. Dens kompakte, pincetlignende design, letlæselige farvedisplay og op til 3 timers drift på en enkelt opladning gør enheden ideel til både laboratorieindstillinger og feltarbejde.

Bredt måleområde og omfattende parameteranalyse

FNIRSI LCR-ST2Plus muliggør præcis måling af modstand i området fra 10 mΩ til 10 MΩ, kapacitans fra 1 pF til 22 mF, induktans fra 1 μH til 10 H, spænding op til ±30 V og dioder med en fremadrettet spænding på op til 0,7 V. Ud over de grundlæggende værdier viser enheden også en række parametre, der beskriver den testede komponents opførsel, såsom D, Q, Z, X, θ og ESR. Dette muliggør en langt mere præcis vurdering af komponenternes egenskaber og deres egnethed til specifikke anvendelser, uden behov for at bruge flere forskellige måleinstrumenter.

Fleksible indstillinger for endnu større nøjagtighed

Testeren tilbyder fem målefrekvenser (100 Hz, 120 Hz, 1 kHz, 10 kHz og 100 kHz), så du kan vælge de optimale testbetingelser for den type komponent, der testes. Fire RMS-testspændingsniveauer (0,1 V, 0,3 V, 0,6 V og 1,0 V) er også tilgængelige, så du kan øge stabiliteten og præcisionen af ​​målingerne for forskellige komponenter. En yderligere fordel er den samtidige visning af ækvivalente værdier for serie- og parallelforbindelser, hvilket minimerer virkningen af ​​parasitiske parametre og forbedrer målenøjagtigheden ved test af modstande, induktorer og kondensatorer.

Smarte funktioner til at strømline det daglige arbejde

LCR-ST2Plus er udstyret med en fuld frekvens-sweep-tilstand, der spænder fra 100 Hz til 100 kHz, hvilket giver dig mulighed for at analysere frekvensresponsen for den komponent, der testes, med en enkelt kommando. Den smarte sorteringsfunktion sammenligner automatisk resultater med foruddefinerede nominelle værdier og tolerancer og klassificerer øjeblikkeligt komponenter som bestået eller ikke bestået. Denne løsning fremskynder testningen af ​​større partier af komponenter betydeligt og reducerer risikoen for fejl.

Praktisk komponenttestning

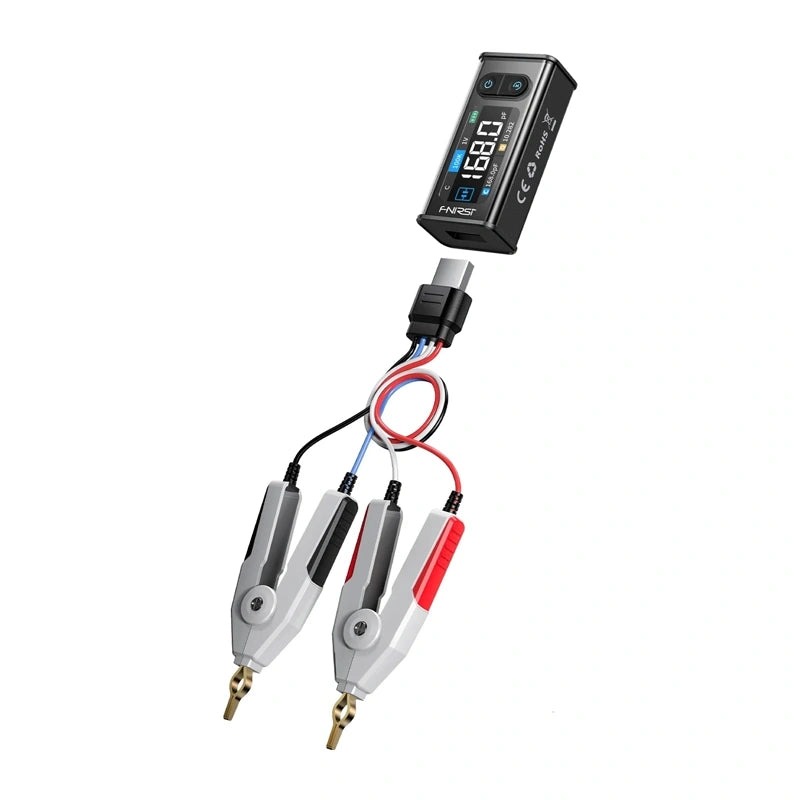

Enheden er designet til at rumme forskellige typer komponenter. Sættet indeholder lige og buede pincetlignende testprober, der letter håndteringen af ​​små SMD-komponenter. Til større komponenter og hulmonterede komponenter medfølger en ledning afsluttet med en Kelvin-klemme, der bruger en firetråds målemetode, der sikrer høj nøjagtighed. Testeren genkender automatisk modstande, kondensatorer og induktorer og viser samtidig de to vigtigste parametre for den testede komponent på skærmen. Du har også adgang til funktionerne HOLD, Max og Min, samt muligheden for at tilpasse systemindstillingerne til dine præferencer.

Letlæselig skærm og ergonomisk design

Det 1,47-tommer HD-farvedisplay giver en klar præsentation af måleresultaterne, hvilket gør det nemt at aflæse data både i værkstedet og i marken. Automatisk skærmrotation tilpasser sig, hvordan du holder enheden, hvilket sikrer komfortabel brug for både højre- og venstrehåndede brugere. Enheden er udstyret med en magnetisk fastgørelse for nem opbevaring og hurtig adgang under arbejdet.

Mobilitet, sikkerhed og brugsklarhed

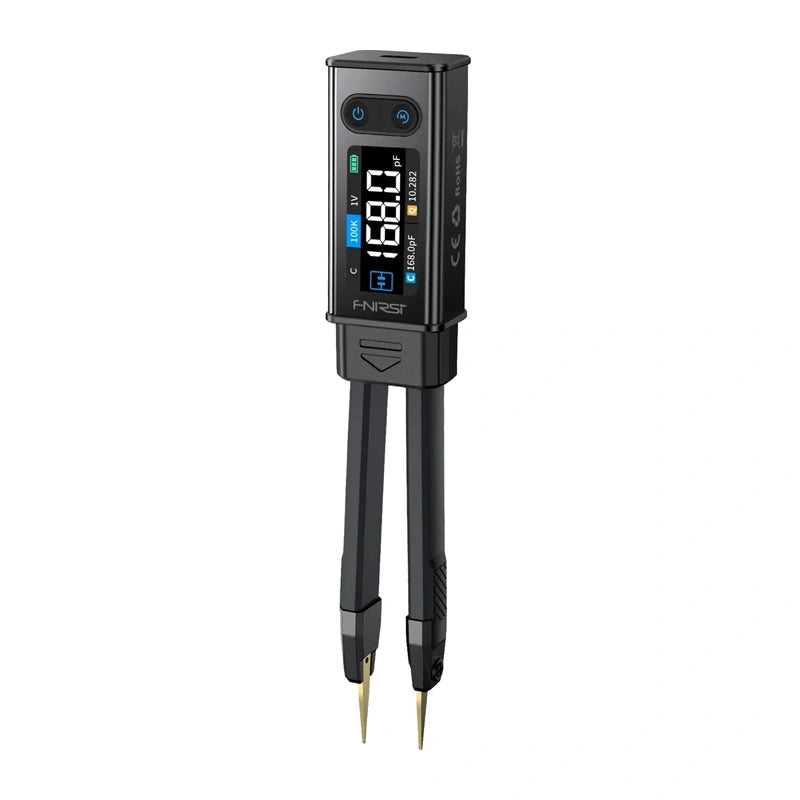

Det kompakte pincetlignende hus betyder, at testeren nemt passer i en lomme eller værktøjstaske, så du altid har den ved hånden. Det indbyggede 300 mAh lithiumbatteri giver op til cirka 3 timers kontinuerlig drift, og den moderne USB-C-port muliggør praktisk opladning. Enheden understøtter også spændingsmåling op til ±30 V og er udstyret med sikkerhedsfunktioner, der forbedrer sikkerheden ved de udførte tests, hvilket giver mulighed for komfortabelt arbejde med en bred vifte af elektroniske komponenter.

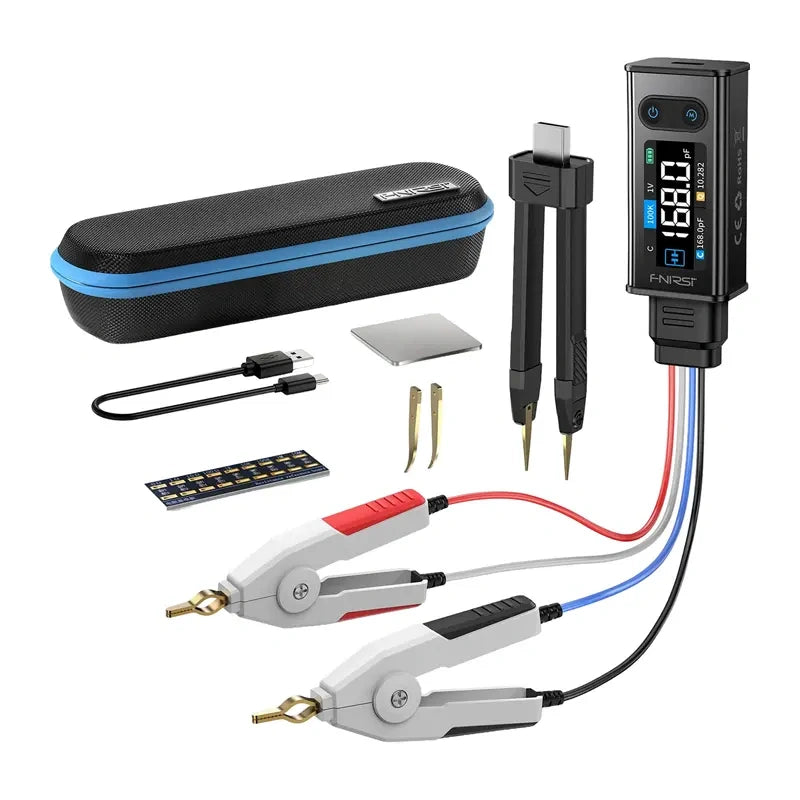

Inkluderet

• LCR-tester
• opbevaringsetui
• buet probe
• kortslutningsplade
• datakabel
• Kelvin-klemmeledning
• brugermanual
