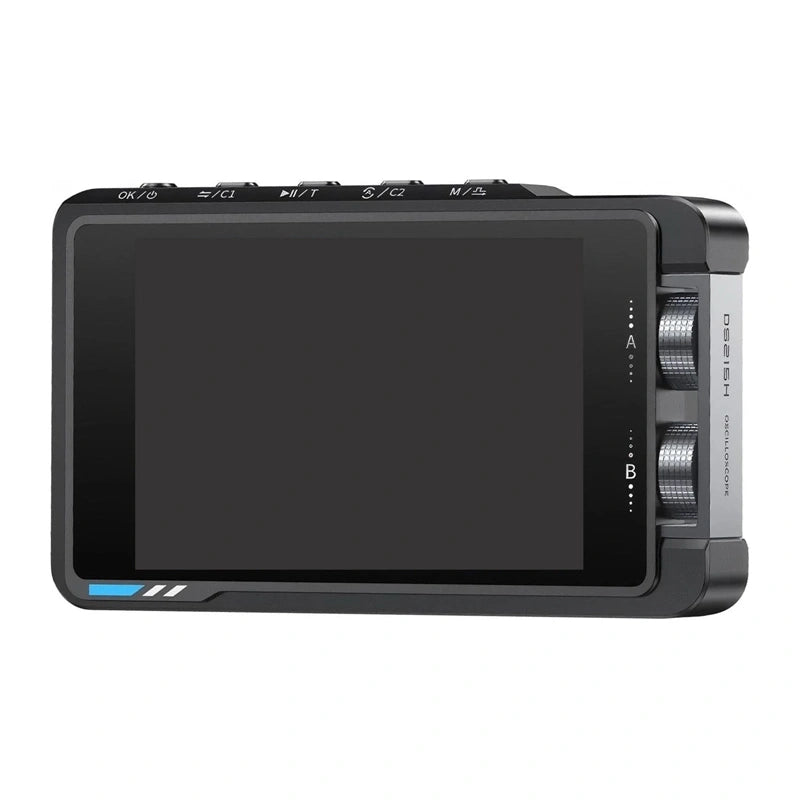

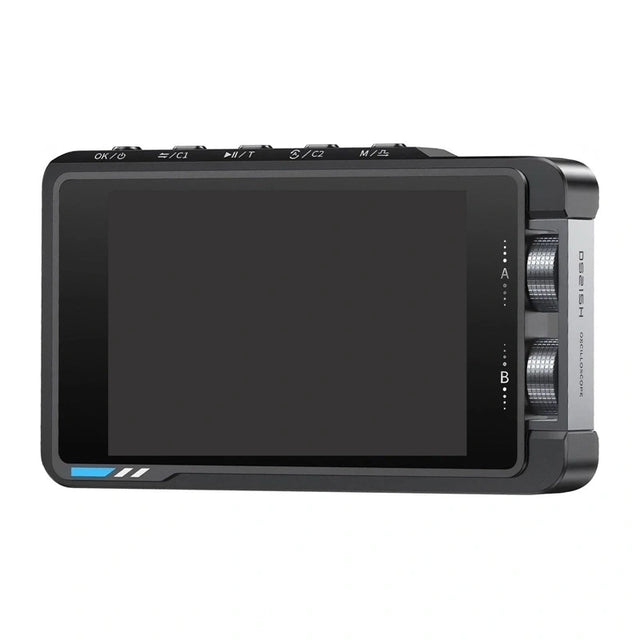

FNIRSI DS215H oscilloskop

FNIRSI DS215H Oscilloskop

Arbejde med elektronik kræver udstyr, der kan klare selv de mest krævende opgaver. FNIRSI DS215H kombinerer et digitalt oscilloskop med to kanaler, en båndbredde på 50 MHz og en funktionsgenerator i et enkelt, kompakt design, der giver dig mulighed for både at analysere og generere signaler uden behov for flere separate enheder. Høj målepræcision, intuitiv betjening og et tydeligt IPS-display gør det ideelt til vedligeholdelse af udstyr, forskning og udvikling, test og diagnosticering i værkstedet og i felten.

Høj målenøjagtighed og hurtig sampling

Oscilloskopet anvender en moderne arkitektur baseret på FPGA-, MCU- og ADC-chips, hvilket sikrer høj ydeevne og driftsstabilitet. En analog båndbredde på 50 MHz og realtidssampling på op til 250 MSa/s muliggør præcis signalanalyse i en bred vifte af applikationer. Takket være dens høje måleopløsning muliggør enheden præcis observation af bølgeformer og detektion af selv kortvarige signalændringer.

Funktionsgenerator med omfattende konfigurationsmuligheder

FNIRSI DS215H er udstyret med en funktionsgenerator, der understøtter 13 bølgeformstyper, hvilket betydeligt udvider enhedens muligheder under test og design af elektroniske kredsløb. Frekvensområdet fra 0 til 50 kHz, justerbart i trin på 1 Hz, giver dig mulighed for meget præcist at skræddersy signalparametrene til en specifik applikation. Du kan frit justere frekvens, amplitude og duty cycle, hvilket gør generatoren velegnet til både simple tests og mere avanceret laboratoriearbejde.

Praktisk betjening

Den 3,5-tommer farve-IPS-skærm med en opløsning på 480 × 320 pixels giver et klart overblik over bølgeformer og en letlæselig brugerflade. Intuitiv betjening via en drejeknap og knapper giver dig mulighed for hurtigt at ændre indstillinger og få adgang til kontekstafhængige menuer uden at skulle søge unødvendigt gennem muligheder. En yderligere bekvemmelighed er muligheden for at tage skærmbilleder og se dem senere, hvilket letter analysen af ​​resultater og dokumentationen af ​​målinger.

Sikker drift selv ved høje spændinger

Enheden er designet til sikker drift under krævende forhold. Den understøtter en peak indgangsspænding på op til ±400 V og er udstyret med højspændingsbeskyttelsesfunktioner, der forbedrer sikkerheden under målinger. Muligheden for at vælge en probefaktor på 1X eller 10X giver dig mulighed for at skræddersy konfigurationen til arten af ​​de målinger, der udføres. Enheden opfylder kravene i GB/T 15289-2013-standarden, hvilket bekræfter overholdelse af gældende sikkerhedsstandarder.

Klar til at arbejde overalt

Dens kompakte og lette design betyder, at FNIRSI DS215H nemt passer i en servicetaske eller rygsæk, hvilket gør den ideel til feltarbejde. Det indbyggede 1500 mAh lithium-ion-batteri giver op til 4 timers kontinuerlig drift på en enkelt opladning, og strømforsyning via USB-C-porten (5 V / 1 A) giver dig mulighed for nemt at oplade enheden næsten hvor som helst. Dette alsidige værktøj er designet til serviceteknikere, elektronikteknikere, ingeniører og fagfolk involveret i design, diagnosticering og test af elektroniske kredsløb.

Inkluderet i sættet

• DS215H oscilloskop
• oscilloskopprobe


• testledning med krokodillenæb


• USB-C-kabel


• BNC-adapter


• brugermanual
