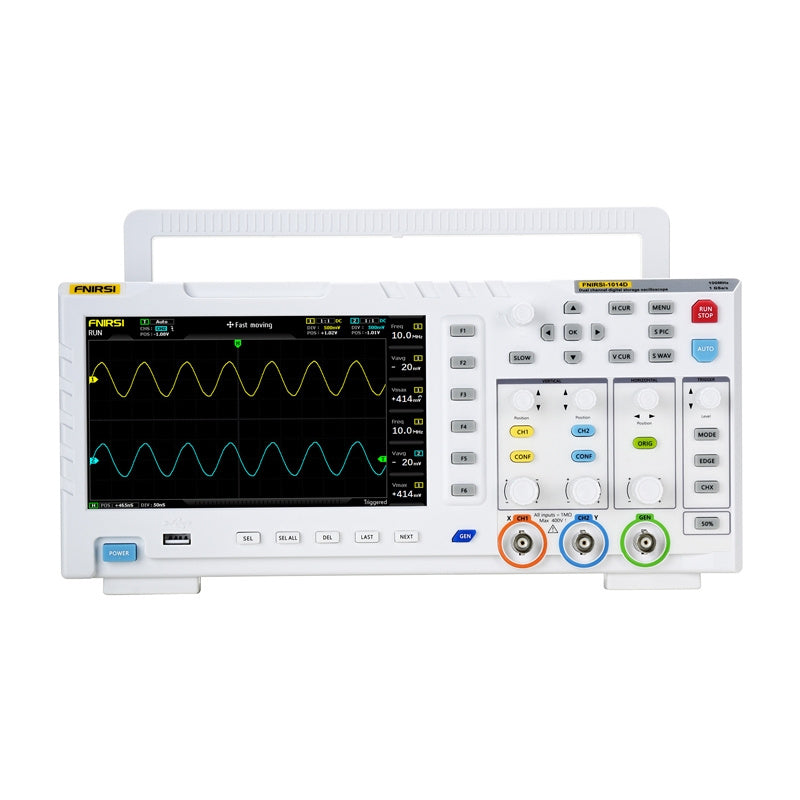

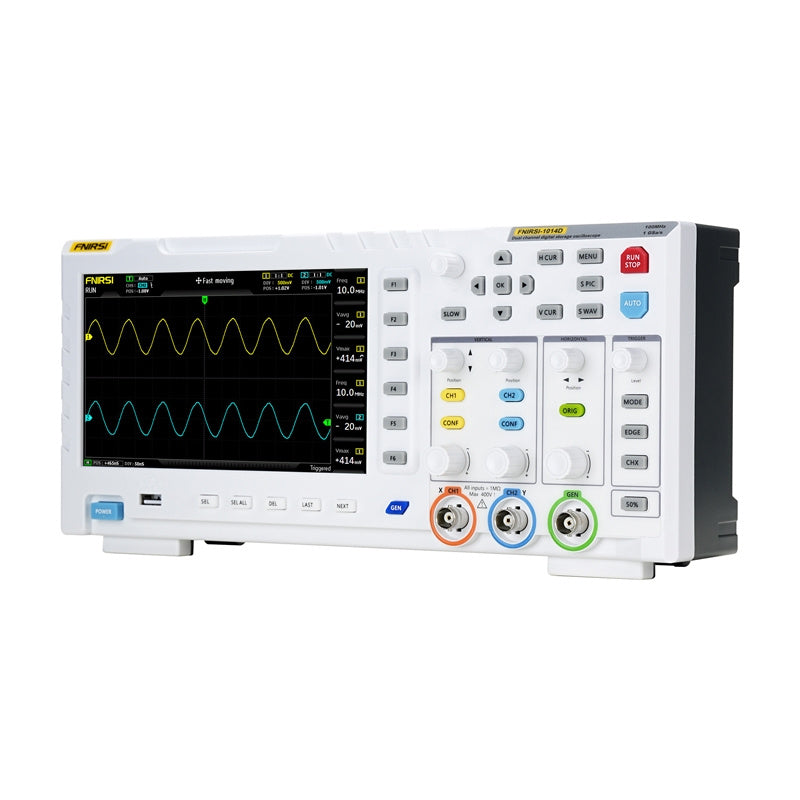

FNIRSI 1014D 2-i-1 oscilloskop signalgenerator

FNIRSI 1014D 2-i-1 oscilloskop signalgenerator

FNIRSI 1014D er et kompakt digitalt oscilloskop designet til elektronikservice, forsknings- og udviklingsafdelinger, teknisk uddannelse og hobbybrugere. Det muliggør samtidig analyse og signalgenerering, hvilket øger anvendelsesområdet betydeligt ved diagnosticering af kredsløb, test af prototyper eller læring af at arbejde med bølgeformer. Enheden har to indgangskanaler med 1 MΩ impedans og understøtter en båndbredde på 100 MHz ved 1GSa/s sampling. En 7-tommer LCD-skærm med en opløsning på 800×480 px letter betjeningen. Autoanalyse, FFT, X-Y-tilstand og markøroptagelse er mulige. Der er også en intern hukommelse på 1 GB med mulighed for at gemme op til 1.000 bølgeformer og 1.000 skærmbilleder, og data kan nemt eksporteres til en computer via USB.

Hurtig signalanalyse

En høj samplingshastighed på 1 GSa/s og en båndbredde på 100 MHz muliggør detaljeret analyse af analoge og digitale signaler. Dette gør det muligt for enheden at fange selv kortvarige anomalier i bølgeformen. Triggertilstandene inkluderer Auto, Single og Normal, hvilket gør det muligt for enheden at opfange både interferenspulser og almindelige analoge signaler, såsom sinusoider.

Bølgeformsregistreringsfunktion

Funktionen "registrer output" giver dig mulighed for at gemme en del af eller hele den faktiske bølgeform fra oscilloskopet som generatorens udgangssignal. Muligheden for at gemme op til 1.000 brugerdefinerede signaler øger fleksibiliteten i test og analyse. Denne løsning adskiller FNIRSI 1014D fra klassiske vilkårlige generatorer, som udelukkende er afhængige af manuel signaljustering.

Display med høj læsbarhed

Den 7" TFT-farveskærm med en opløsning på 800x480 pixels giver en klar repræsentation af bølgeformer. Auto-tilstand og en intuitiv brugerflade giver dig mulighed for hurtigt at få et billede af signalet uden manuel justering. Takket være en intelligent detektionsalgoritme justerer enheden automatisk triggerniveauet, selv for bølgeformer med flere hældninger eller den såkaldte dødzone. En sådan løsning sparer tid og undgår fortolkningsfejl. Oscilloskopet kan gemme op til 1.000 skærmbilleder og 1.000 bølgeformer i sin 1 GB interne hukommelse. Dataene kan ses som miniaturebilleder, hvilket letter hurtig visning og valg. Brugerfladen giver brugerne mulighed for at zoome ind, slette og eksportere poster uden at forlade gennemgangstilstanden.

Signalanalysefunktioner

Den indbyggede FFT-funktion og X-Y-bølgeformvisningstilstand giver dig mulighed for at analysere harmoniske og sammenligne amplituder og faseforskydninger for to signaler. Disse er nyttige værktøjer til diagnosticering af elektroniske kredsløb. Derudover gør den manuelle markørmålingstilstand det muligt at aflæse peakværdien og frekvensen uden behov for at genberegne skalaen, hvilket øger præcisionen af ​​analysen selv i forvrængede bølgeformer. Enheden bruger en speciel algoritme til afkodning af drejesignalet, hvilket eliminerer problemet med fejlagtige aflæsninger forårsaget af oxidation eller slid på mekanismen. Selv når encoderen er beskadiget, fungerer oscilloskopet korrekt.

Inkluderet:

• FNIRSI 1014D 2-i-1 oscilloskop


• 100 MHz probe x2


• USB-oplader


• Brugermanual
